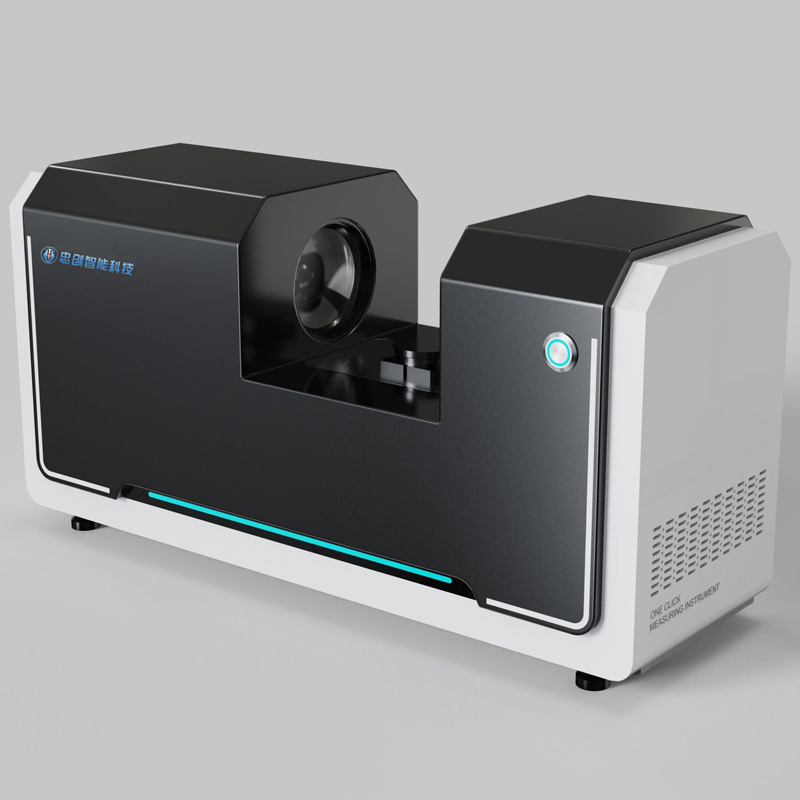

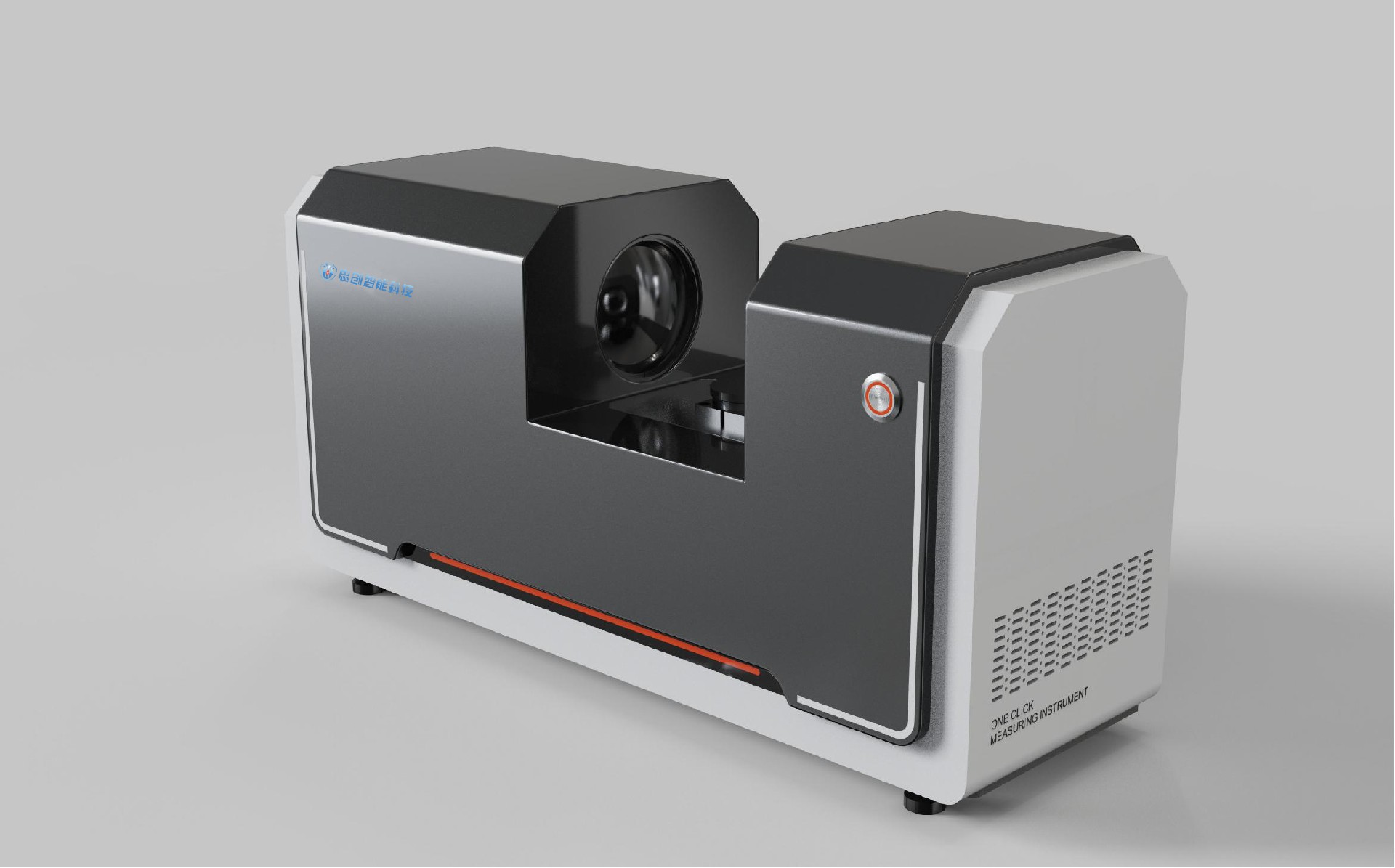

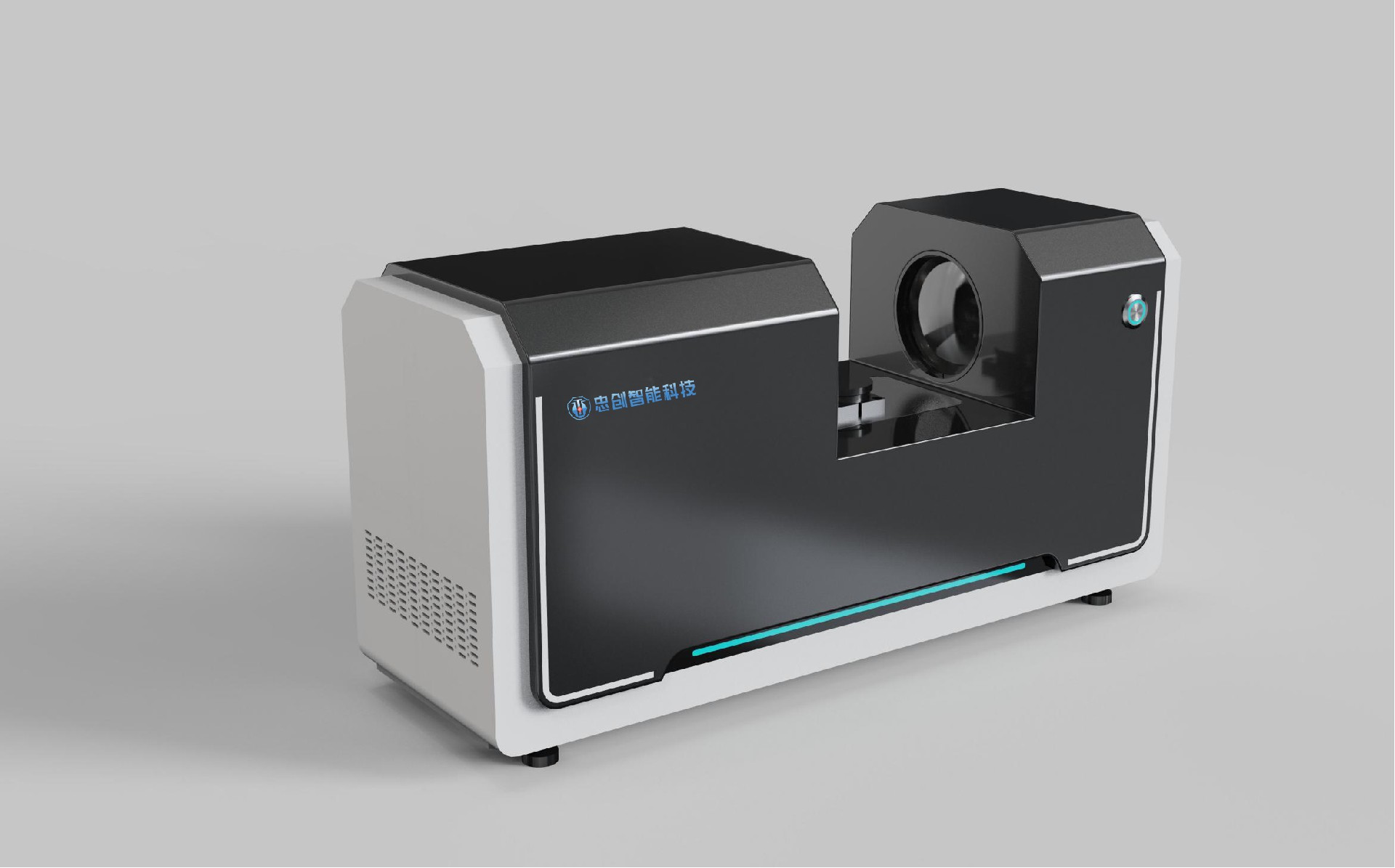

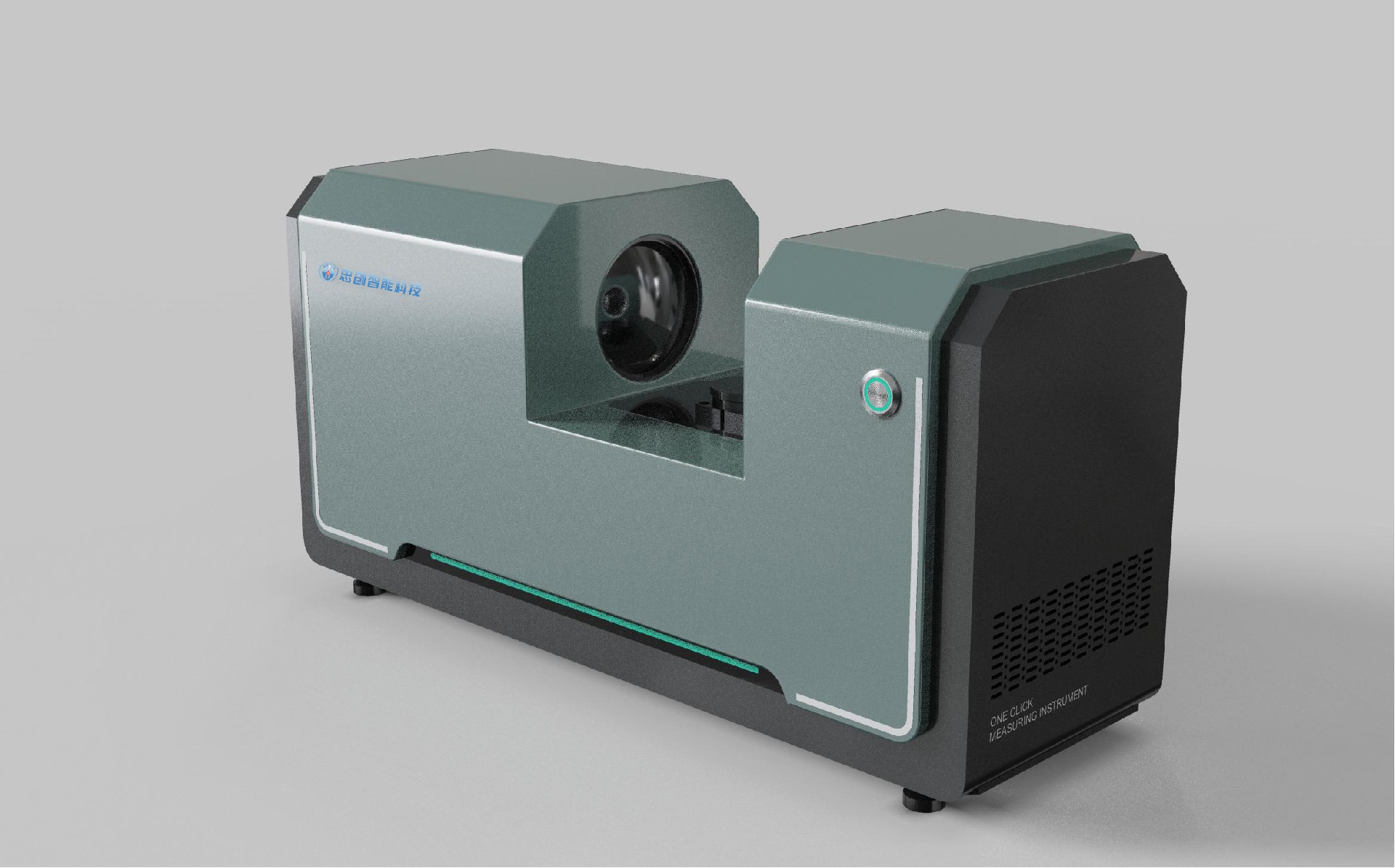

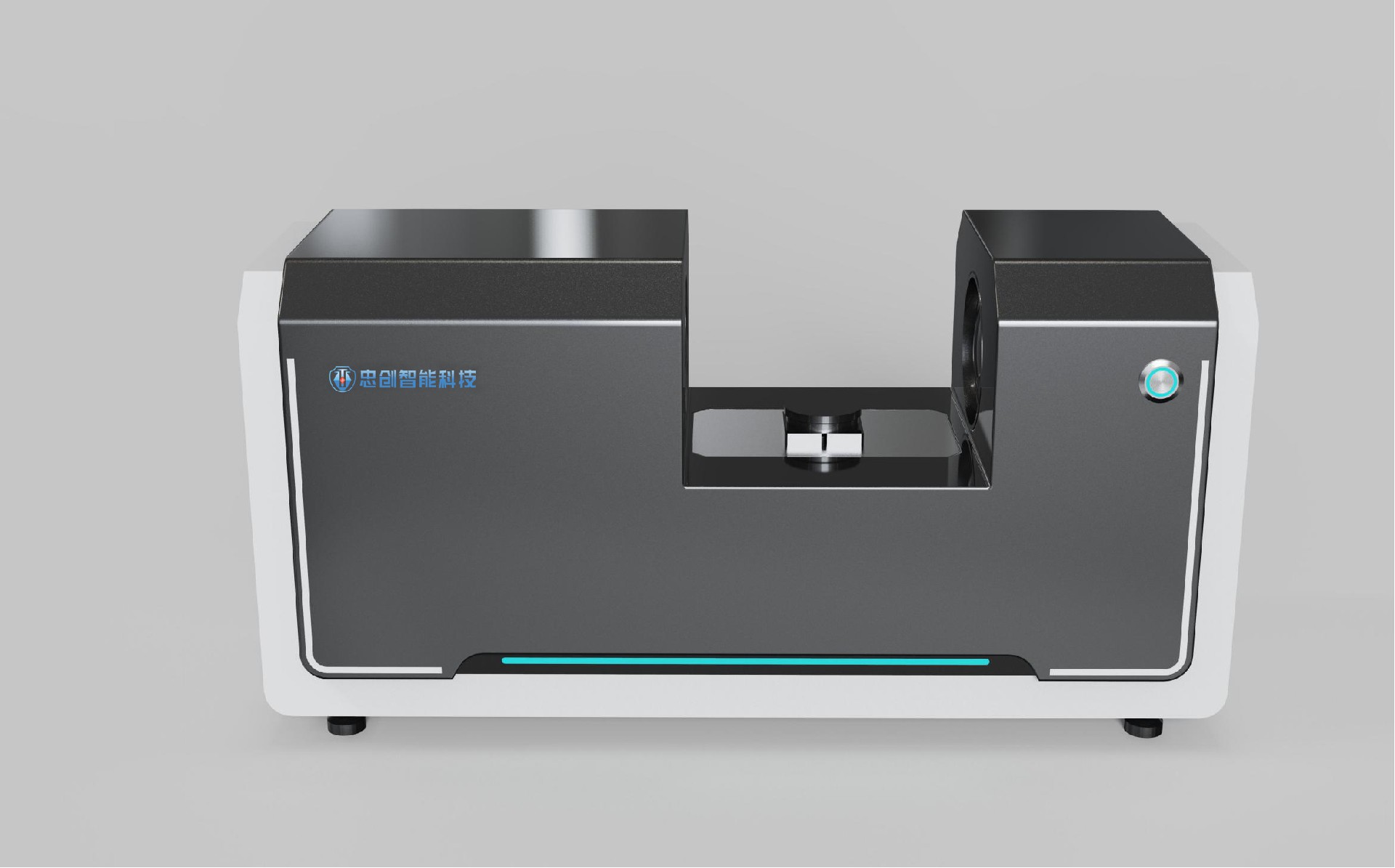

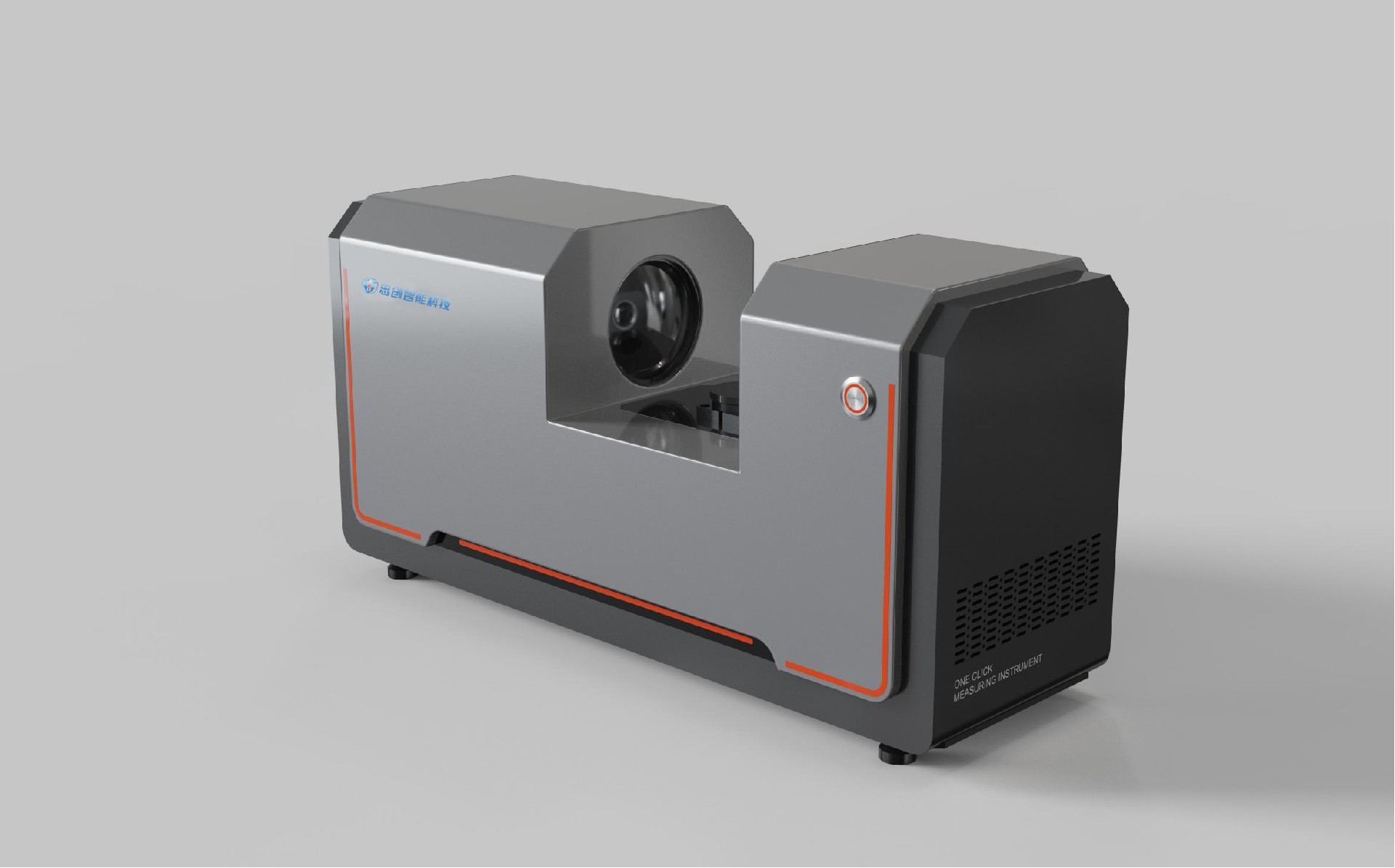

QMI-100WS 卧式一键式测量仪

配置概述

General description of quotation configuration

技术服务描述 Technical service description

A. 卧式闪测仪主机介绍 Machine：

QMI-100WS卧式闪测仪是针对轴类加工产品尺寸检测最快速﹑最精准﹑最节省人工的一款测量仪器。该闪测机的测量精度在3um(0.003mm)，产品可以竖立放置，无需考虑座标定位，操作简单便捷，即使操作者并不熟悉仪器的运用，也可以在短短2－3个小时内熟练操作，软件自动默认编程程序，减少人员编程时间，让客户真正体验闪测的功能。该仪器所使用的测量软件为卓新智能CX-VISION V1.0自主研发测量软件，软件界面一目了然，操作方便，终身免费升级。

适用于轴类加工、齿轮轴、精密冲压、连轴器、车床件、铣床件、计算机配件、汽车零配件、紧固件、弹簧、电子元件、冲压件、钟表配件、刀具......

· 软件主要功能:

⑴. 一键闪测，批量全检

A）随意摆放产品，无需夹具定位，软件自动识别匹配；

B）尺寸测量无限制，常规测量任务在1秒钟完成，真正做到闪测；

C）支持CAD图纸导出直接测量，减少人工设定工作量，让操作人员很快速的完成测量工作；

D）支持同类型产品多个同时快速测量.

⑵. 计算精准,重复性高

A）软件对边缘提取及镜头畸变矫正算法具有独有的专利技术,行业领先；

B）针对表面光源的配置自主研发的同轴落射光源,排除人为干扰,测量精高更能保证;

C）可媲美传统影像仪的测量精度及重复性.

⑶. 操作简单,培训方便,易操作

A）任何人都可快速上手，有无操作经验都可轻松掌握;

B）界面简洁,测量智能,操作步骤优化的非常简单,且有实时操作提示;

C）测完即可自动记录所有测量数据,一键生成统计分析,可随意打印测量结果为多种文本格式.

⑷. 软件界面清新,功能丰富

A) 软件分为测量设定、连续测量、统计分析三大功能模块；其中连续测量可以进行实时测量，无需 按键即可立即判断是否 NG/OK；

B) 提供多达 80 种提取分析工具，包括【特征提取】工具（如最值点、 中心线、圆弧、峰值圆等），【辅助工具】（如任意点线圆、拟合直线、拟合圆、切线、内切圆等），【智能标注】工具，【形位公差】工具，特殊【应用工具】（如 R 角等）。

· 性能指标 Performance Specifications

· 环境条件要求 Environment Specifications:

A. 软件测试系统 SOFTWARE TEST SYSTEM

· CX-VISION  V1.0一键式测量软件

 ⑴. 软件命令区使用专业测量工具，实现快速测量。

⑵.轮廓清晰可采用【智能提取】来提取线、圆、弧，让你可快速测量

⑶.测量圆、弧的直径、半径和线长、线宽等尺寸时,表面光也可高精度测量;

⑷.只需编辑一个产品,即可实现多个产品快速匹配测量

⑸.测完数据可以快速制成相应需求的报告

B. 闪测仪的安装与培训

仪器安装调试完成后，我司负责免费培训客户操作维护人员两名，被培训人员应具备必要的专业知识和基本的计算机知识，时间为一天，培训内容为设备的操作、软件的使用及设备的维护和保养等内容.

C. 技术服务及保修

1. 负责安装、调试设备，并自带安装调试用的工具和量具。

2. 仪器提供12个月保修，在保修期内出现的非人为问题由我司解决。

3. 保修期内仪器出现故障，书面通知后4小时内给予答复，华南地区24小时内到达现场，其他地区在3天内到达现场.

4. 保修期后，我司负责仪器的终身维护工作，我司承诺保证提供良好优惠的技术支持及备件供应，只收取更换零部件的成本费及人工费，不再收取其他费用。
